Siklonlar ve Toz Tutma Becerileri
Pnömatik yada mekanik işleme tabi olan tüm hammaddeler toz ve
granül fazında olduğu için prosese girdikten sonra mutlaka ortamda
tozutma söz konusu olur.Bunun önüne geçmek, malzemeyi tekrar
havadan ayırmak için toz tutucular yada diğer adıyla
siklonlar, multisiklonlar ve filtreler kullanılması gerekir.
Proseslerinizin özelliği, taşınan
malzemenin partikül büyüklüğüne, vakum ve basınç altında çalışma
durumuna göre paket toz tutma, jet-pulse filtre, siklon sistemleri
çözümleri iortamı daha çalışabilir hale getirir.Toz
emisyonu açısından, hammadde girdisinde toz olan proseslerde mutlaka
filtre ve türevlerinin kullanılması gerekir.
Ülkemizde işletmelerin küçüklüğünden dolayı
kullanılmayan siklon ve filtre ikilisi aslında tozsuzlaştırmada
filtre torbalarının ömrünü uzatan bir sistemdir. Özellikle
pnömatik transfer sonrası açığa çıkan tozun, siklondan
geçirildikten sonra filtreye verilmesi toz konsantrasyonunu ciddi
oranda azaltır. Bu da verimli filtre ömrü ve kullanımı için önem arz eder.
Siklon PDF Katalog
![](images/pdf.png)
SİKLON NEDİR?
Pnömatik iletim sistemlerinde, santrifüj hareketi yardımıyla hava ile tozu birbirinden ayıran konik konstrüksiyona siklon denir. Siklonlara belli bir hava debisi ile gelen hava toz-granül karışımı konik konstrüksiyona girdiği zaman kesitin büyümesinden ve santrifüj kuvvetinden dolayı yavaşlar ve vortex (dönü) hareketini yapar.Yani hava ile toz karışımı dönü hareketinden dolayı faz değişikliğine uğrayarak , yerçekimi ve santrifüjden hareketi yardımı ile ayrışır. Katı akışkan siklonun altına hareket ederken hava ise üst taraftan atmosfere çıkar. Kısaca siklonlar bu şekilde çalışır. Siklonların girişleri kare,dikdörtgen,yuvarlak ve tanjant olabilir. Bu genellikle prosesin durumuna göre değişiklik gösterir.
Siklonlar yine yapılarına göre
pozitif basınç veya negatif basınç altında çalışabilirler fakat
tasarım konstrüksiyonu başlangıçta mutlaka belirlenmelidir. Her ne
kadar her ikisinde de seperatör görevi görse de emici siklonlarda
konstrüksiyonun vakumdan dolayı daha sağlam bir yapıda olması
gerekir.Ayrıca emici olan siklonların altında mutlaka klape yada
hava kilidi tarzı vakumu tutabilen bir ekipman daha bulunmalıdır.

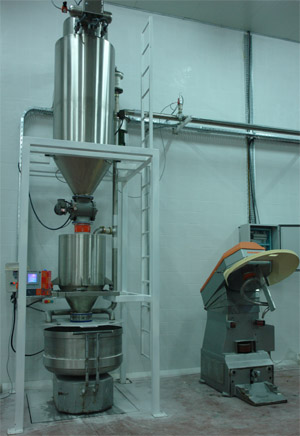

Bazı sistemlerde siklon ile filtre beraber kullanılabilir.
Buna siklonik filtre adı verilir.
Yukarıda soldaki görseldeki ürün buna en ideal örnektir.
Konstrüksiyonun üstünde filtre , altında ise silindirik ve konik
konstrüksiyon.
Siklonları Neden Tercih Etmeliyiz?
Siklonlar kurutucularda, silolarda,seperatölerde, mixer üstlerinde, filtre önlerinde, besleyicilerde ve farklı yerlerde geniş bir kullanım alanına sahiptir... Filtreli, Seperatörlü ve multisiklon olarak farklı çeşitlere ayrılırlar..Siklon altında kullanılan hava kilidi-hücre tekeri ve klape ise akışın belli bir flow da sürekli olarak hava ile ürünün daha iyi birbirinden ayrışmasını sağlar.Siklon üstündeki filtre ise bu ayrışma hareketinin daha düzenli olmasını sağlar ve siklon içinde askıda toz kalmaz.
SikloNİK
FİLTRE SİSTEMLERİ
![siklon tasarımı](images/siklon_tasarimi.png)
![siklon, siklon filtre,siklon tasarımı](images/siklon-2.jpg)
- ENDÜSTRİYEL SİKLON TASARIMI VE SİKLONİK FİLTRELER
- Endüstride toz tutucu olarak yaygın olarak kullanılan siklonlar tanjant giriş, aksiyel çıkış ve temiz gaz çıkışı olarak üç giriş/çıkış bölümünden oluşur. Siklonun tipi, yapısı,özellikleri her ne kadar bazı kavram ve kriterlere bağlı olsa da, kullanılacak proseslere göre farklılıklar gösterebilir.Bunun nedeni siklona sadece tek bir tane boyutundan gaz,toz karışımının girmemesidir.
- Siklonlarda basınç düşüşü genellikle gaz giriş hızının karesiyle orantılıdır ve 6 ile 200 mm su sütunu arasında kalmaktadır.Ve siklonların performansını etkileyen en önemli etken ,ise basınç düşümüdür. Bu konuda deneysel simülasyon sayısı fazladır.(Litheratür de 7 adet temel simülasyon vardır.) Tasarlanacak olan siklon tipleri bunlardan birine yakın olacaktır. Yaygın ve yüksek verimli olarak kullanılan siklon tipleri Leith ve Licht yaklaşımı ile ile tasarlanan siklonlardır.Deneysel çalışmalar ile de bunlar kanıtlanmıştır.
- Özellikle jet-pulse filtre öncesi kullanılması filtre medyalarının ömürlerini belirgin bir şekilde uzatmaktadır. Bunun yanında filtre kartuşlarına yapışma, sıvaşma oranı da ciddi oranda azalmaktadır.
-
-
